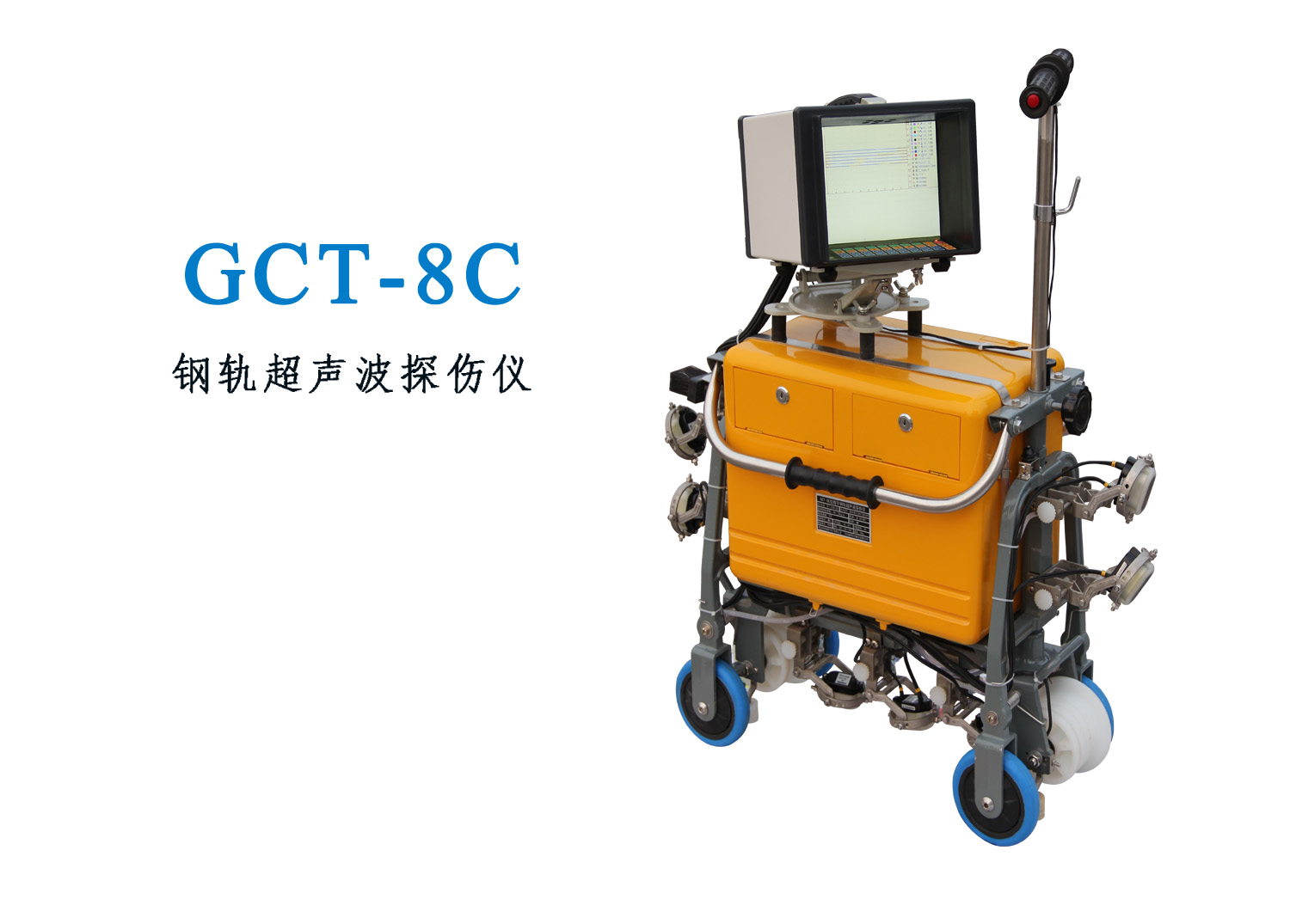

鋼軌探傷儀GCT-8C

產品介紹

執行最新國家鐵道行業標準TB/T2340—2012《多通道A型顯示鋼軌超聲波探傷儀技術條件》，符合JB/T10061-1999 《A型脈沖式超聲波探傷儀通用技術條件》及EN12668:2010標準，適用于探測43kg/m~75kg/m鋼軌母材中存在的各種缺陷。通過原鐵道部標準計量研究所的《鐵路專用計量器具新產品技術認證》。 超聲波A型脈沖和B型圖像同屏分區顯示全程自動記錄探傷數據功能。配套計算機播放軟件，可以對探傷數據進行連續回放和分析。 具有防雨、遮陽結構，采用大尺寸高亮度軍工級顯示屏，在強光、低溫下清晰可見。

技術參數：

● 放大器帶寬：不小于1～5MHZ；

● 探測通道：9個通道；

● 探頭工作頻率：2MHz；

● 重復探測頻率：400Hz；

● 探測范圍：0～200mm（43kg/m和50kg/m鋼軌）0～250mm±5mm（60kg/m和75kg/m鋼軌）；

● 增益控制范圍：0～60dB，步進0.5dB；

● 動態范圍：≥16dB(抑制小)，2～6dB(抑制大)；

● 水平線性誤差：≤2%；垂直線性誤差：≤15%；

● 探傷靈敏度余量: 0°探頭不小于36dB，37°和70°探頭不小于40dB；

● 分辨力≥26dB；

● 放衰減器總量：≥60dB；

● 衰減器誤差：每12dB不超過±1dB；

● 工作電壓：18V～26V；

● 額定功率：≤8W；

● 工作溫度：－35℃～45℃；

● 耦合劑容量：18L；

● 重量：25Kg（不含耦合劑）；



儀器特點：

● 具有優越的缺陷檢出能力：探傷儀組裝、調整到實際鋼軌探傷狀態，在正常探測速度下推行，能探測出GTS-60試塊上除15°下裂以外的各種人工缺陷，并能正報警；

● A型和B型檢測功能，A型脈沖和B型圖像可以同屏疊加顯示。具有不少于9個獨立探傷通道，關鍵通道可以使用雙靈敏度進行探傷；

● 儀器具備自檢、探傷圖形存儲和回放、探傷數據打印功能，同時提供數據網絡傳輸接口，實現檢測數據自動化上傳；

● 回放分析軟件：可以在回放時根據需要顯示靈敏度及波形；回放數據頁面有拼孔功能、dB曲線功能、數據拼接和節選功能、數據回放次數記錄功能等。能夠實現對標記數據統計分析，轉換成電子表格下載存檔；

● 儀器電池充滿電后正常工作時間不少于8小時；

● 具有GPS衛星定位功能；

● 具有探頭草狀波積分值計算功能，通過此功能儀器可幫助探傷工監測發生故障或耦合不良的探頭，回放軟件可幫助分析員考核現場設定的靈敏度是否合適；

● 8.4寸彩色高亮度顯示屏，可以顯示2米以上的B型圖像，可以在各種環境中清晰顯示圖像，各個通道的A型脈沖和B型圖像用不同顏色分開，便于觀察；

● 環境適應性好，可以在-35℃～45℃溫度環境下工作，全防水結構，可在雨中作業工作；
